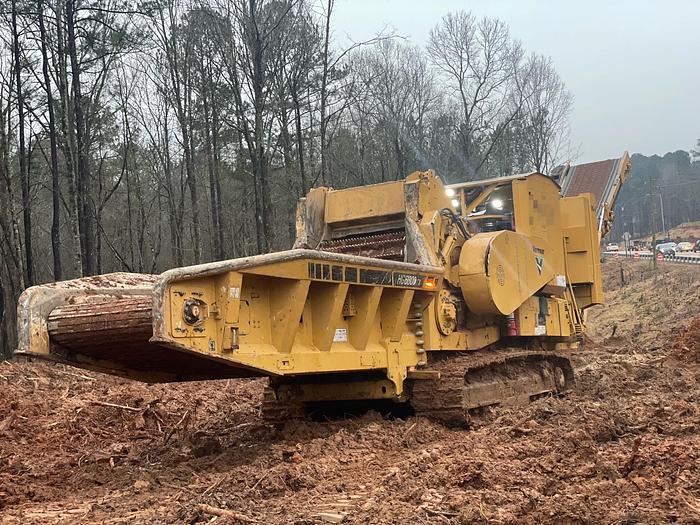

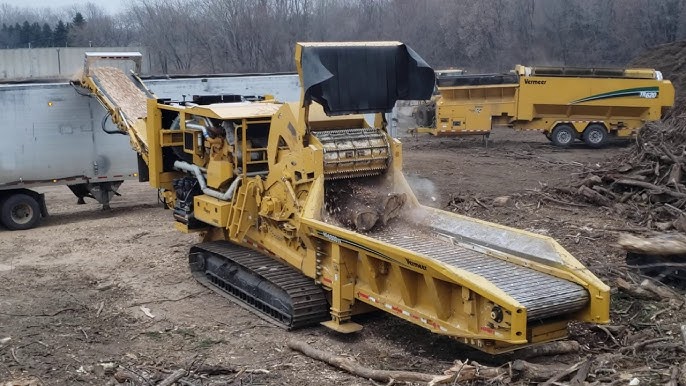

Trituradora horizontal robusta y eficiente
Diseñada para maximizar la productividad, esta emblemática trituradora Vermeer combina una construcción resistente, fácil mantenimiento e innovaciones que protegen su inversión y optimizan el rendimiento en cada jornada de trabajo.
HG6800TX
Especificaciones
Longitud Máxima - Transporte
14,7 metros
48,1 pies
Longitud Máxima - Transporte con Dolly
14,8 metros
48,6 pies
Longitud máxima (operación)
17,2 metros
56,5 pies
Ancho Máximo (Transporte)
3 metros
10 pies
Transporte de ancho máximo - con Dolly
3 metros
10 pies
Altura máxima (transporte)
3,7 metros
12 pies
Transporte de máxima altura con Dolly
32,5 centímetros
12,8 pulgadas
Peso
41730,5 kilogramos
92000 libras
Peso de la lengüeta: opción de motor 1 con plataforma rodante
20411,7 kilogramos
45000 libras
Peso por eje: opción de motor 1 con plataforma rodante
27215,5 kilogramos
60000 libras
Peso Motor Opción 1 con Dolly
47627,2 kilogramos
105000 libras
Peso de la plataforma rodante
4309,1 kilogramos
9500 libras
Marca y modelo
Caterpillar C27 Nivel 4F (Etapa 4)
Caterpillar C27 Nivel 4F (Etapa 4)
Número de cilindros
12
12
Caballos de fuerza brutos (máximo)
708,4 kilovatios
950 CV
Par (máx.)
4354,9 Nm
3212 libras-pie
Capacidad del tanque de combustible
1324,9 litros
350 galones
Consumo máximo de combustible
179,8 lph
47,5 galones por hora
Tipo de combustible
Diésel ultrabajo en azufre (<15 ppm)
Diésel ultrabajo en azufre (<15 ppm)
Filtro de aire
Tipo seco con elementos primarios y secundarios e indicador de restricción.
Tipo seco con elementos primarios y secundarios e indicador de restricción.
Filtro de aceite
Flujo completo, enroscable
Flujo completo, enroscable
Aceite recomendado
CAT DEO-ULS, API CJ-4 o ACEA E9 (15w-40)
CAT DEO-ULS, API CJ-4 o ACEA E9 (15w-40)
Volumen de aceite con filtro
68 litros
71,9 cuartos
Medio de refrigeración
Líquido
Líquido
Capacidad de refrigerante (motor y radiador)
170,3 litros
45 galones
Temperatura del aire a ebullición
126 grados
126 grados
Alternador
24 voltios
24 voltios
Admirador
(Cantidad 2) Velocidad variable, reversible
(Cantidad 2) Velocidad variable, reversible
Ventilador - CAC
Hidráulico (velocidad variable)
Hidráulico (velocidad variable)
Tipo de embrague
Embrague húmedo accionado hidráulicamente con PTO
Embrague húmedo accionado hidráulicamente con PTO
Enganche del embrague
Presionar el botón
Presionar el botón
Tipo de correa de transmisión
correa trapezoidal
correa trapezoidal
Potencia de sonido
120dB(A)
120dB(A)
Marca y modelo
Caterpillar C27 Nivel 2 (Etapa II)
Caterpillar C27 Nivel 2 (Etapa II)
Número de cilindros
12
12
Caballos de fuerza brutos (máximo)
708,4 kilovatios
950 CV
Par (máx.)
4354,9 Nm
3212 libras-pie
Capacidad del tanque de combustible
1324,9 litros
350 galones
Consumo máximo de combustible
180,6 lph
47,7 galones por hora
Tipo de combustible
Diesel
Diesel
Filtro de aire
Tipo seco con elementos primarios y secundarios e indicador de restricción.
Tipo seco con elementos primarios y secundarios e indicador de restricción.
Filtro de aceite
Flujo completo, enroscable
Flujo completo, enroscable
Aceite recomendado
CAT DEO-ULS, API CJ-4 o ACEA E9 (15w-40)
CAT DEO-ULS, API CJ-4 o ACEA E9 (15w-40)
Volumen de aceite con filtro
68 litros
71,9 cuartos
Medio de refrigeración
Líquido
Líquido
Capacidad de refrigerante (motor y radiador)
170,3 litros
45 galones
Temperatura del aire a ebullición
126 grados
126 grados
Alternador
24 voltios
24 voltios
Admirador
(Cantidad 2) Impulsado hidráulicamente, reversible
(Cantidad 2) Impulsado hidráulicamente, reversible
Tipo de embrague
Embrague húmedo accionado hidráulicamente con PTO
Embrague húmedo accionado hidráulicamente con PTO
Enganche del embrague
Presionar el botón
Presionar el botón
Tipo de correa de transmisión
correa trapezoidal
correa trapezoidal
Potencia de sonido
120dB(A)
120dB(A)
Ancho de la mesa de alimentación
152,4 centímetros
60 pulgadas
Longitud de la mesa de alimentación: opción uno
5,8 metros
19 pies
Altura de carga
1,8 metros
6 pies
Construcción de llamaradas
Integrado con alimentación
Integrado con alimentación
Tipo de transportador de alimentación
Cadena de listones soldada
Cadena de listones soldada
Tipo de unidad
Motor de pistones radiales
Motor de pistones radiales
Construcción del rodillo impulsor
Acero soldado
Acero soldado
Construcción del rodillo tensor delantero
Sinfín de acero autolimpiante
Sinfín de acero autolimpiante
Construcción del piso de entrada
Acero soldado con placas de desgaste UHMW reemplazables.
Acero soldado con placas de desgaste UHMW reemplazables.
Ancho del rodillo de alimentación
143cm
56,3 pulgadas
Apertura de alimentación
38 pulgadas (96,5 cm) de alto x 56,4 pulgadas (143,3 cm) de ancho
38 pulgadas (96,5 cm) de alto x 56,4 pulgadas (143,3 cm) de ancho
Peso del rodillo de alimentación
1115,8 kilos
2460 libras
Peso del rodillo de alimentación con brazo.
2243 kilos
4945 libras
Diámetro del rodillo de alimentación
91,7 centímetros
36,1 pulgadas
Altura máxima de alimentación
127cm
50 pulgadas
tipo de material
Acero fabricado
Acero fabricado
Diseño de dientes
barras dentadas
barras dentadas
Numero de dientes
12
12
Conducir motor
Desplazamiento fijo, geroler
Desplazamiento fijo, geroler
Conducir planetario
(Cantidad 2) 34,2:1
(Cantidad 2) 34,2:1
Presión descendente del rodillo de alimentación
Ajustable
Ajustable
Deflector de objetos arrojados
Estándar
Estándar
Posición del deflector
Variable
Variable
Apertura del molino
60" ancho x 38" alto
60" ancho x 38" alto
Peso del tambor
2413,6 kilogramos
5321 libras
Diámetro del tambor
71,1 centímetros
28 pulgadas
Diámetro de la punta
92,5 centímetros
36,4 pulgadas
Ancho de corte del tambor
158,5 centímetros
62,4 pulgadas
Grosor de la piel del tambor
3,8 centímetros
1,5 pulgadas
Velocidad del tambor
1200 rpm
1200 rpm
Tipo de rodamiento
Rodillo esférico de doble hilera
Rodillo esférico de doble hilera
Rodamiento - Diámetro interior de la pista
15,2 centímetros
6 pulgadas
Número de martillos
10
10
Número de propinas
20
20
Opción de propina 1
2 pernos
2 pernos
Tipos de propinas
Ancho premium
Ancho premium
Dimensiones del pasador de retención central
2" de diámetro x 79,35" de largo
2" de diámetro x 79,35" de largo
Peso del tambor
3042,5 kilogramos
6707,5 libras
Profundidad del corte
Ajustable: 0,125 pulgadas (0,31 cm) a 1 pulgada (2,5 cm)
Ajustable: 0,125 pulgadas (0,31 cm) a 1 pulgada (2,5 cm)
Número de cuchillos
14
14
Grosor del cuchillo
0,625 pulgadas (1,6 cm)
0,625 pulgadas (1,6 cm)
Bordes utilizables
1
1
Material
Astilladora mod A8 de acero
Astilladora mod A8 de acero
Número de pernos/cuchilla
4
4
Bloque de cuchillos roscado reemplazable
Sí
Sí
Número de bolsillos
14
14
Diámetro del eje
16,5 centímetros
6,5 pulgadas
Tipo de retención del eje
Casquillo sin llave
Casquillo sin llave
Peso del tambor
3042,5 kilogramos
6707,5 libras
Profundidad del corte
Ajustable: 1,125 pulg. (2,86 cm) a 1,5 pulg. (3,81 cm)
Ajustable: 1,125 pulg. (2,86 cm) a 1,5 pulg. (3,81 cm)
Número de cuchillos
14
14
Grosor del cuchillo
0,625 pulgadas (1,6 cm)
0,625 pulgadas (1,6 cm)
Bordes utilizables
1
1
Material
Astilladora mod A8 de acero
Astilladora mod A8 de acero
Número de pernos/cuchilla
2
2
Bloque de cuchillos roscado reemplazable
Sí
Sí
Número de bolsillos
14
14
Diámetro del eje
16,5 centímetros
6,5 pulgadas
Tipo de retención del eje
Casquillo sin llave
Casquillo sin llave
Peso de la pantalla
213,2 kilogramos
470 libras
Dimensiones de la pantalla
1" de espesor
1" de espesor
Tipo de pantalla
Acero resistente a la abrasión
Acero resistente a la abrasión
Número de pantallas
2
2
Área de la pantalla
23116,1 cm2
3583 pulgadas cuadradas
Revestimiento de la tapa del Millbox
Acero resistente a la abrasión
Acero resistente a la abrasión
Dimensiones del revestimiento de la tapa del Millbox
Acero resistente a la abrasión
Acero resistente a la abrasión
Dimensiones del revestimiento
0,75, 1" (1,9 cm, 2,5 cm) de espesor
0,75, 1" (1,9 cm, 2,5 cm) de espesor
Tipo de yunque
Acero fabricado con superficies de desgaste reemplazables.
Acero fabricado con superficies de desgaste reemplazables.
Dimensiones del yunque
6,6" x 18,2" x 81" (16,7 cm x 46,2 cm x 205,7 cm)
6,6" x 18,2" x 81" (16,7 cm x 46,2 cm x 205,7 cm)
Longitud
27,2 metros
89,3 pies
Ancho
121,9 centímetros
48 pulgadas
Diseño de cinturón
3 capas - 330# o una sola capa de urdimbre recta 330# ambas con listón en V
3 capas - 330# o una sola capa de urdimbre recta 330# ambas con listón en V
Empalme
R2-acero inoxidable o súper empalme
R2-acero inoxidable o súper empalme
Cantidad de rodillos de retorno
6
6
Diámetro del rodillo loco
30,5 centímetros
12 pulgadas
Rodamiento de rodillos locos
1-15/16, brida de 4 pernos
1-15/16, brida de 4 pernos
Diámetro del rodillo impulsor estándar
32,5 centímetros
12,8 pulgadas
Diámetro del rodillo impulsor magnético
32,5 centímetros
12,8 pulgadas
Conducir motor
Desplazamiento fijo, geroler
Desplazamiento fijo, geroler
Cojinetes del motor de accionamiento
1-15/16, brida de 4 pernos
1-15/16, brida de 4 pernos
Velocidad de la correa
267,3 m/min
877 pies/minuto
Altura de cargaAltura de carga
5 metros
16,3 pies
Capacidad del tanque
378,5 litros
100 galones
Aceite recomendado
Vermeer HyPower 68
Vermeer HyPower 68
Método de filtración
Filtros de retorno dobles en el tanque con filtro de succión
Filtros de retorno dobles en el tanque con filtro de succión
Número de refrigeradores
1
1
Tipo de sistema
Lazo abierto, presión y flujo compensados
Lazo abierto, presión y flujo compensados
Tipo de bomba
Desplazamiento variable, pistón axial
Desplazamiento variable, pistón axial
Flujo de la bomba a RPM máximas
63,3 galones por minuto
63,3 galones por minuto
Presión de alivio del sistema
4200 psi
4200 psi
Tipo de sistema
Lazo abierto, presión y flujo compensados
Lazo abierto, presión y flujo compensados
Tipo de bomba
Desplazamiento variable, pistón axial
Desplazamiento variable, pistón axial
Tipo de bomba
122,3 l/min
32,3 galones por minuto
Presión de alivio del sistema
3000 psi
3000 psi
Serie de motores
Char-Lyn Serie 6000, generador
Char-Lyn Serie 6000, generador
Tipo de sistema
Lazo abierto, presión compensada
Lazo abierto, presión compensada
Tipo de bomba
Desplazamiento variable, pistón axial
Desplazamiento variable, pistón axial
Flujo de la bomba a RPM máximas
97,3 l/min
25,7 galones por minuto
Serie de motores
Danfoss KM38
Danfoss KM38
Serie de ventilador: FWD/REV
Reversible
Reversible
Capacidad del tanque
79,5 litros
21 galones
Aceite recomendado
Vermeer VMF Oro
Vermeer VMF Oro
Método de filtración
Filtro de presión enroscable, B6 = 1000
Filtro de presión enroscable, B6 = 1000
Número de refrigeradores
1
1
Tipo de sistema
bucle abierto
bucle abierto
Tipo de bomba
Bomba de engranajes de desplazamiento fijo
Bomba de engranajes de desplazamiento fijo
Flujo de la bomba a RPM máximas
33,7 l/min
8,9 galones por minuto
Presión de alivio del sistema
17,9 barras
260 psi
Voltaje del sistema
24 VCC
24 VCC
Batería
Grupo 8-D, 1400 CCA (Cantidad 2)
Grupo 8-D, 1400 CCA (Cantidad 2)
Proteccion del sistema
fusionado
fusionado
Tipo de visualización
LCD
LCD
Información del motor
Sí
Sí
Información de la máquina
Sí
Sí
Fallas operativas
Sí
Sí
medidores
ninguno
ninguno
interruptores
Presionar el botón
Presionar el botón
Tipo de control remoto por radio
Norteamérica, Sudamérica, Japón: R625-60; Todas las demás regiones: R524-10
Norteamérica, Sudamérica, Japón: R625-60; Todas las demás regiones: R524-10
Tipo de visualización
LCD
LCD
Información del motor
Sí
Sí
Información de la máquina
Sí
Sí
Fallas operativas
Sí
Sí
interruptores
Membrana sellada
Membrana sellada
Rango de operación
Hasta 300' (91,4 m)
Hasta 300' (91,4 m)
Tipo de Batería
AA (Cantidad 6)
AA (Cantidad 6)
Descripción del marco
DT6
DT6
Descripción de la lengua
Atornillado a la estructura de alimentación
Atornillado a la estructura de alimentación
Tipo de enganche
Quinta rueda
Quinta rueda
Descripción del guardabarros
Acero conformado
Acero conformado
Tipo de freno
Accionado por aire con freno de estacionamiento aplicado por resorte
Accionado por aire con freno de estacionamiento aplicado por resorte
Tipo de luz del remolque
LED de 12-24 V
LED de 12-24 V
Tipo de suspensión
viaje aéreo
viaje aéreo
Fabricante: opción uno
hendrickson
hendrickson
Capacidad por Eje
9071,8 kilos
20000 libras
Número de ejes
3
3
Neumáticos: opción uno
255/70R22.5 dobles
255/70R22.5 dobles
Ruedas - Opción uno
Acero guiado por buje de 22,5"x8,3"
Acero guiado por buje de 22,5"x8,3"
Distancia al suelo: opción uno
13,5 centímetros
5,3 pulgadas
Neumáticos: opción dos
445/50R22.5 LR L (súper individuales)
445/50R22.5 LR L (súper individuales)
Ruedas - Opción dos
Aluminio
Aluminio
Distancia al suelo: opción dos
13,5 centímetros
5,3 pulgadas
Descripción del marco de seguimiento
Estructura rígida con sección tipo cajón reforzada.
Estructura rígida con sección tipo cajón reforzada.
Tipo de pista
D5 doble garra
D5 doble garra
Tipo de bomba de transmisión por oruga
Desplazamiento variable, pistón axial
Desplazamiento variable, pistón axial
Tipo de motor de transmisión por oruga
Hidrostático con transmisión planetaria.
Hidrostático con transmisión planetaria.
Tipo de freno de pista
Freno de estacionamiento de disco húmedo de liberación hidráulica y aplicado por resorte
Freno de estacionamiento de disco húmedo de liberación hidráulica y aplicado por resorte
Longitud de la pista en el suelo
142" (360,7 centímetros)
142" (360,7 centímetros)
Ancho de vía: opción uno
26" (66 cm)
26" (66 cm)
Opción uno de ancho de vía: presión sobre el suelo - terreno duro
402 kPa
58,3 psi
Opción uno de ancho de vía: presión sobre el suelo - terreno blando
78,6kPa
11,4 psi
Tipo de rueda loca
Rodillos de excavadora D5
Rodillos de excavadora D5
Número de usuarios
20
20
Flujo de la bomba a RPM máximas
218 l/min
57,6 galones por minuto
Presión de alivio del sistema
344,7 barras
5000 psi
Velocidad máxima
4,5 kilómetros por hora
2,8 mph
Velocidad máxima de avance lento - (baja)
2,3 kilómetros por hora
1,4 mph
Marca de compresor de aire
Mi-TM
Mi-TM
Motor
Honda, 11,7 CV
Honda, 11,7 CV
Presión máxima
12,1 barras
175 psi
Flujo de aire máximo
0,8 cm
29 cfm
Capacidad del tanque (quinta rueda)
113,6 litros
30 galones
Pantallas
Sí
Sí
Consejos
Sí
Sí
Grupo de herramientas especiales
Sí
Sí
Polea transportadora de descarga magnética
Sí
Sí
Garantía extendida
Sí
Sí
Mantenimiento preventivo
Sí
Sí
Pintura especial
Sí
Sí
Compresor de aire
Sí
Sí
Programa de protección de activos Vermeer Confidence Plus
Opcional
Opcional
