En VeGroup no solo entregamos equipos, entregamos respaldo.
Ofrecemos una solución completa que incluye repuestos correctivos, preventivos y desgaste, garantizando la continuidad y eficiencia de tus operaciones.
Drill bits
Palas de perforación

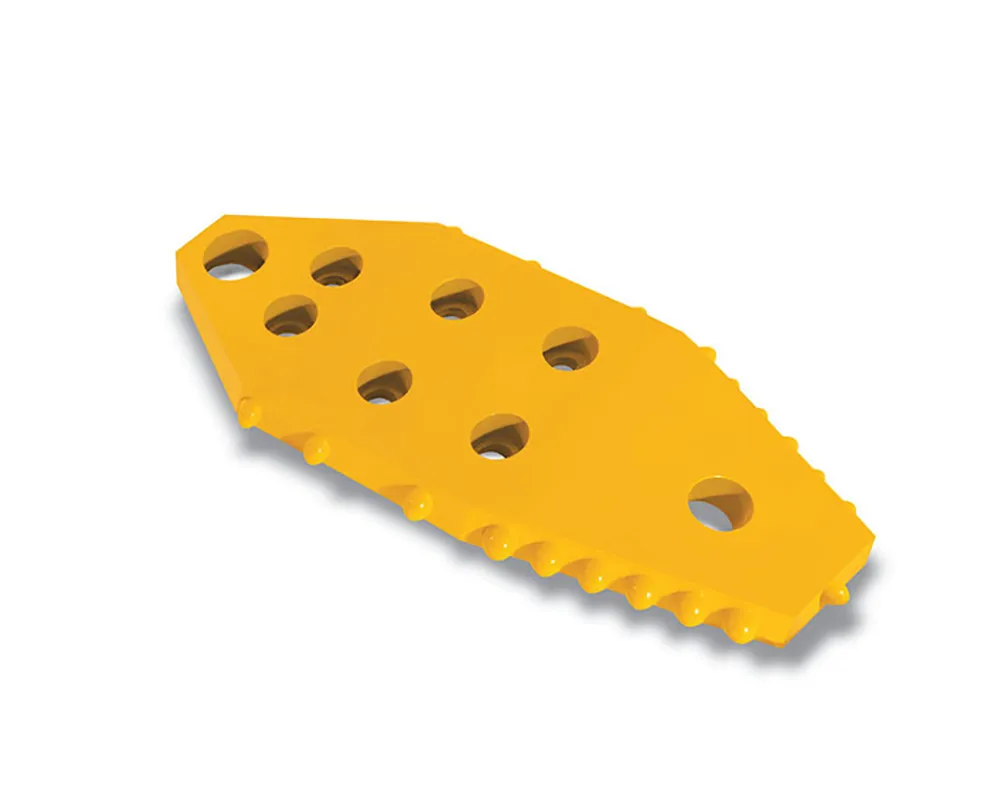

Gladiator Saber bit 4 in

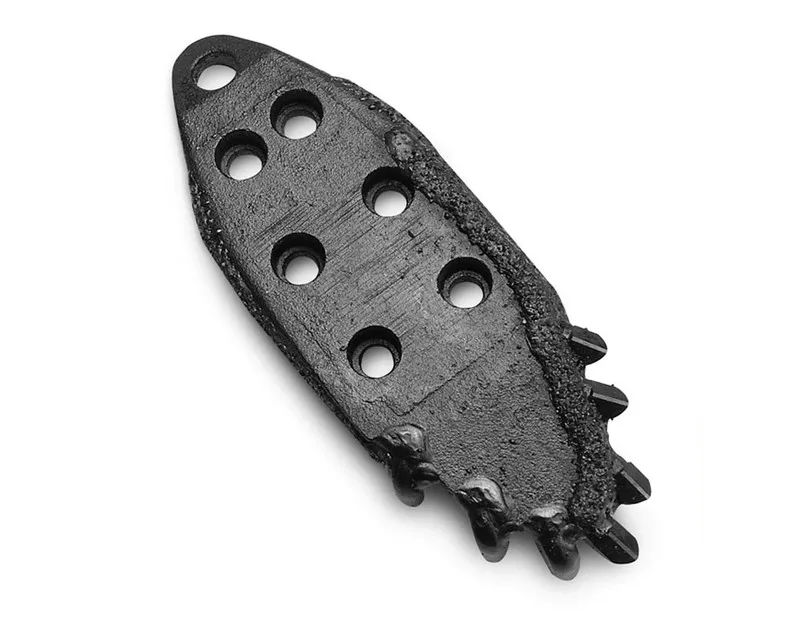

Shark Drill Bit 3.5 in x 10.13 in
Housings
Porta sondas

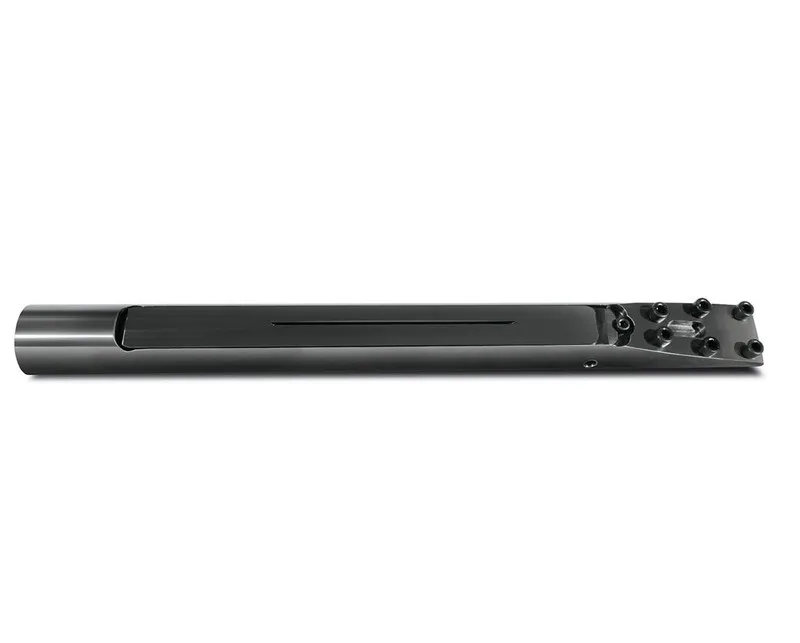

Carcasa de tierra premium:
caja de registro API de 3,25 pulgadas de diámetro exterior x 2,375 pulgadas
Descripción:
La carcasa del transmisor de tierra premium Vermeer de 8,3 cm (3,25 pulg.) de diámetro exterior es resistente y versátil para la perforación direccional horizontal.
- Caja de regulación API de 6 cm (2,375 pulg.).
- Integra muchas de las robustas y probadas.
Compatibilidad del modelo:
Serie II D16x20, Serie II D20x22, Serie II D20x22, Serie II D20x22 S3, Serie II D23x30 S3, Serie II D23x30DR S3, Serie II D24x40, Serie II D24x40 S3, Serie II D36x50, Serie II D36x50DR, Serie II D40x55 S3, Serie II D40x55DR S3
Condiciones del terreno:
Suelo arenoso, suelo blando, franco, suelo medio, suelo duro, guijarro
Conexión trasera:
Caja de registro API de 2,375 pulgadas (6 cm)
Localización de la compatibilidad del sistema:
Sonda de 15 pulgadas (38,1 cm)
Diámetro externo
3,25 pulgadas (8,26 cm)
Patrón de pernos
Perno de 6 orificios y 1/2 pulg.
Conexión frontal
N / A
Carcasa de blindaje grande:
4,25 pulgadas de diámetro exterior x 2,875 pulgadas de API
Descripción:
Cuando los elementos del subsuelo lo ataquen con todas sus fuerzas, contraataque con la Armor de Vermeer. La carcasa de la Armor incluye dos puertos de agua perforados con cañón para maximizar el flujo de fluido y un soporte de broca.
Compatibilidad del modelo:
Serie D50x100 II, D60x90, D60x90 S3, D80x100, D80x100 Serie II, D100x120, D100x120 Serie II, D100x140, D100x140 S3
Condiciones del terreno:
Suelo medio, suelo duro, adoquín, roca blanda
Conexión trasera:
API de 2,875 pulgadas (7,3 cm)
Localización de la compatibilidad del sistema:
N / A
Diámetro externo
N / A
Patrón de pernos
Armadura grande
Conexión frontal
Armadura grande

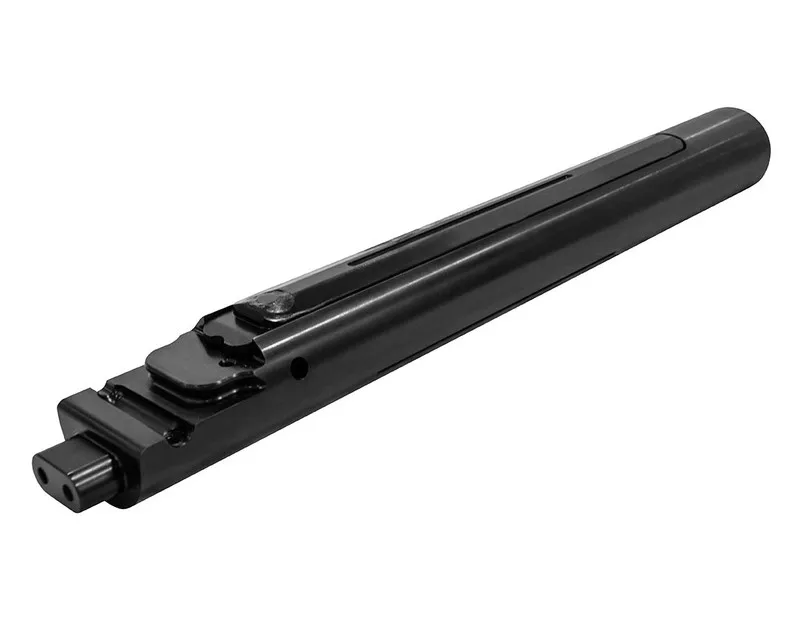

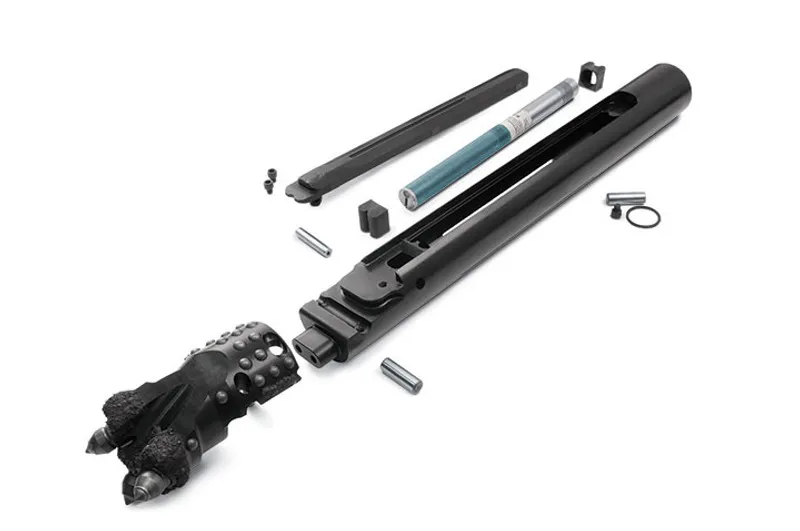

Carcasa de carga lateral de blindaje pequeño:
diámetro exterior de 3,25 pulgadas (8,3 cm) x API de 2,375 pulgadas (6 cm)
Descripción:
El conjunto de carcasa de carga lateral HDD Armor de Vermeer incluye carcasa, tapa, aisladores de transmisor, herramienta multiusos, pasador sólido, pasadores de rodillo de tapa y tornillos de cabeza.
- 3,25 pulg. (8,3 cm) de diámetro exterior x 2,375 pulg. (6 cm) de API.
- Para facilitar su uso, diseñado con instalación de transmisor en el extremo de la broca en lugar de sistemas de entrada en el extremo de la varilla de perforación.
Compatibilidad del modelo:
Serie II D16x20, Serie II D20x22, Serie II D20x22, Serie II D20x22, Serie II D23x30, Serie S3 D23x30DR S3, Serie II D24x40, Serie S3 D24x40
Condiciones del terreno:
Adoquín, roca fracturada, roca blanda
Conexión trasera:
Caja de registro API de 2,375 pulgadas (6 cm)
Localización de la compatibilidad del sistema:
N / A
Diámetro externo
N / A
Patrón de pernos
Armadura pequeña
Conexión frontal
Armadura pequeña

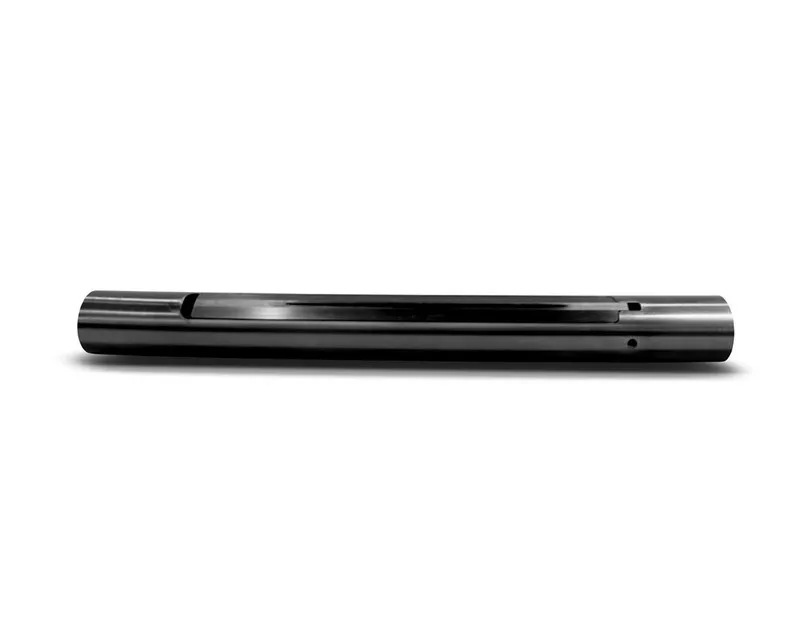

Carcasa universal
de 3,5 pulgadas x 2,375 pulgadas, caja de registro API x caja
Descripción:
El subconjunto de broca para alcantarillado con carcasa de transmisor de carga lateral universal de 3,5 pulg. (8,9 cm) de Vermeer es compatible con transmisores de 15 pulg. (38,1 cm) y 19 pulg. (48,3 cm) (todos aceptables para cable).
- Caja x caja de registro API de 2,375" (6,0 cm).
- Incorpora un subconjunto trasero reemplazable y un frontal roscado para una adaptabilidad prácticamente ilimitada, incluyendo el sistema de perforación Armor y los motores de lodo.
- Herramientas ideales para perforación horizontal en roca (HDD) para una variedad de proyectos, desde perforaciones estándar hasta trabajos delicados de alcantarillado a nivel del suelo.
Compatibilidad del modelo:
D23x30 S3, D24x40 Serie II, D24x40 S3, D36x50 Serie II, D40x55 S3, D40x55DR S3
Condiciones del terreno:
Suelo arenoso, suelo blando, franco, suelo medio, suelo duro, guijarro
Conexión trasera:
Caja de registro API de 2,375 pulgadas (6 cm)
Localización de la compatibilidad del sistema:
Sonda de 15 pulgadas (38,1 cm), Sonda de 19 pulgadas (48,26 cm), Sonda de cable
Diámetro externo
3,5 pulgadas (8,89 cm)
Patrón de pernos
N / A
Conexión frontal
N / A

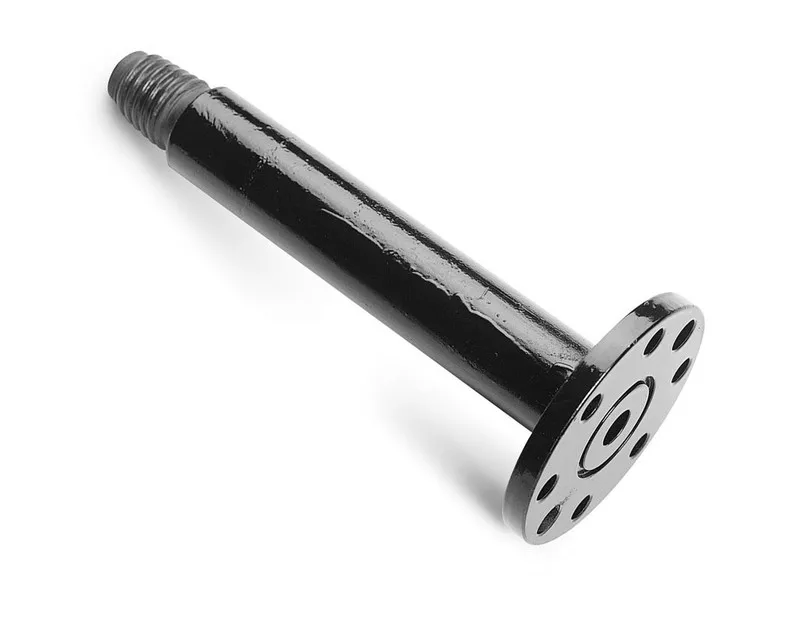

Drive chuck and subsavers
Mandril de accionamiento y salvadores

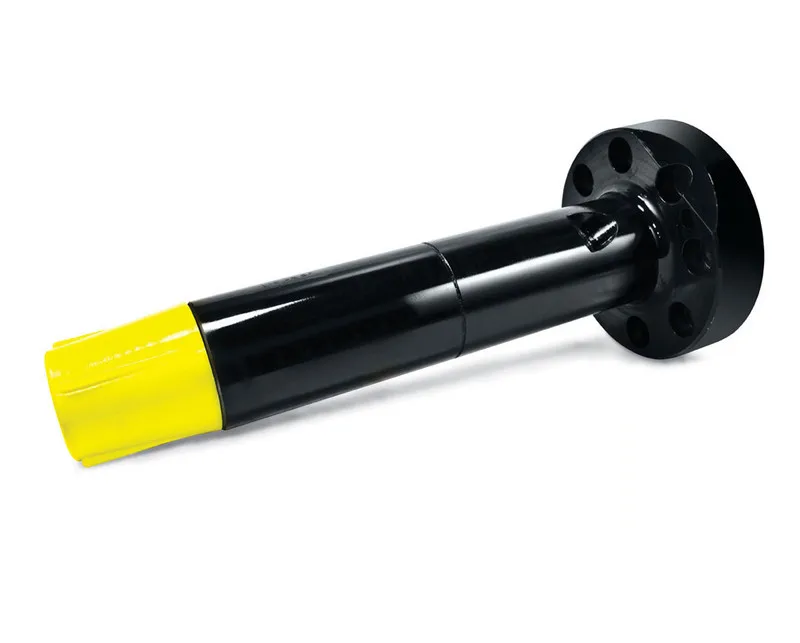

Firestick® 800 Drive Chuck Assembly 3.5 in - Wireline

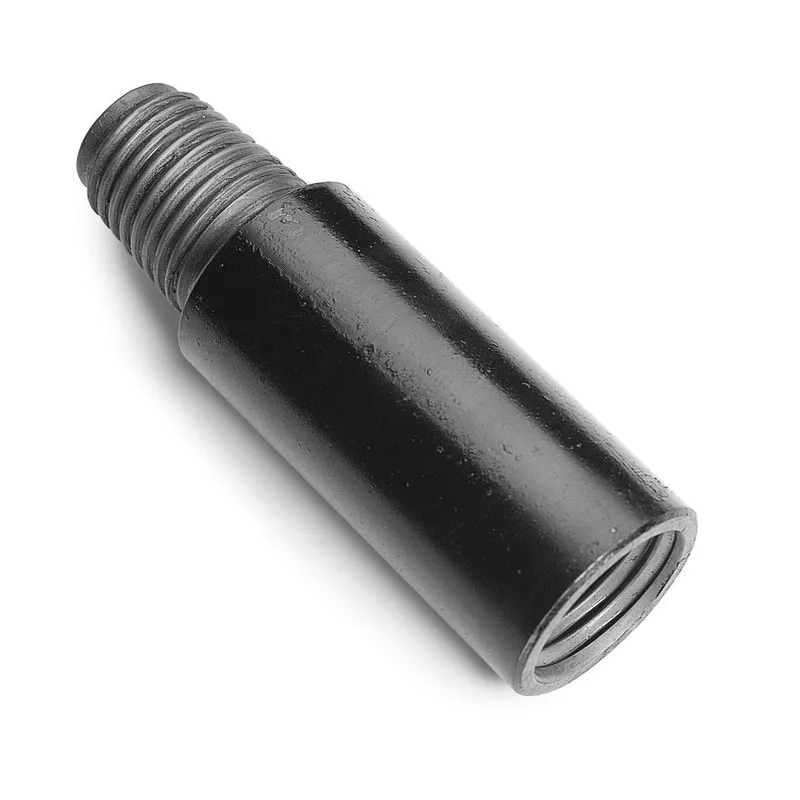

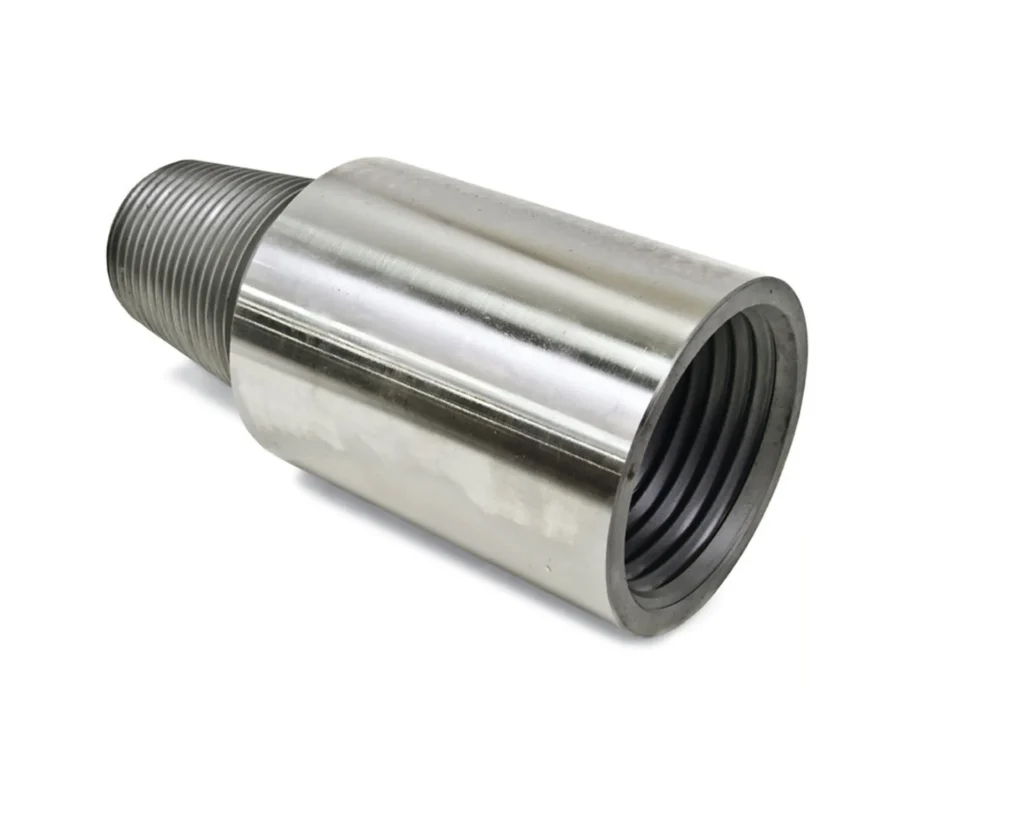

Firestick® 600 Sub Saver 2.375 in
(10 in Overall Length)
Firestick® 250 Drive Chuck Assembly 1.90 in

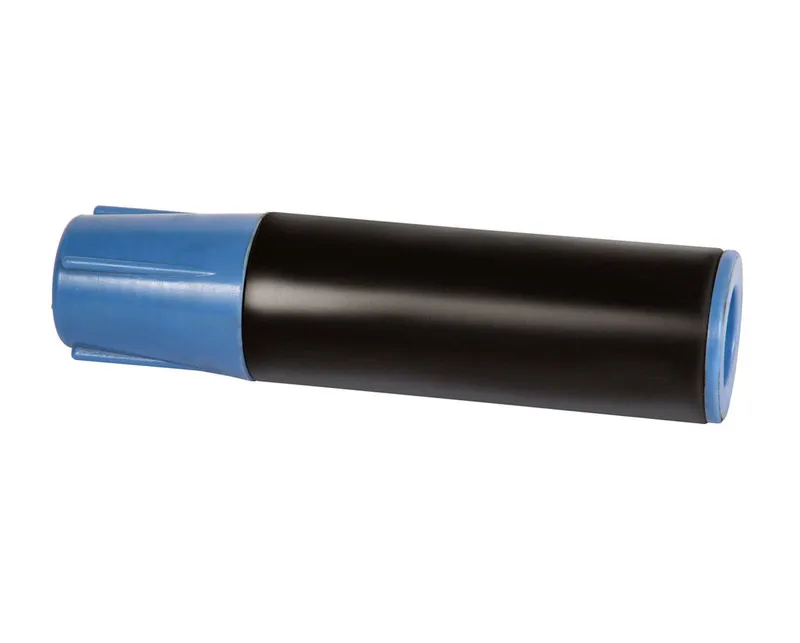

Firestick® 900 Sub Saver 2.875 in
(D60x90)
Drill rod
Barras
Drill Rod
1.66 in FST #200 6 ft (1.8 m)
Descripción:
La varilla de perforación Serie Plata es una opción económica, compuesta de acero forjado de una sola pieza, grado S135, y se rosca en las mismas instalaciones de vanguardia de EE. UU. que la varilla de perforación Firestick. Está diseñada para aplicaciones de dirección moderadas.

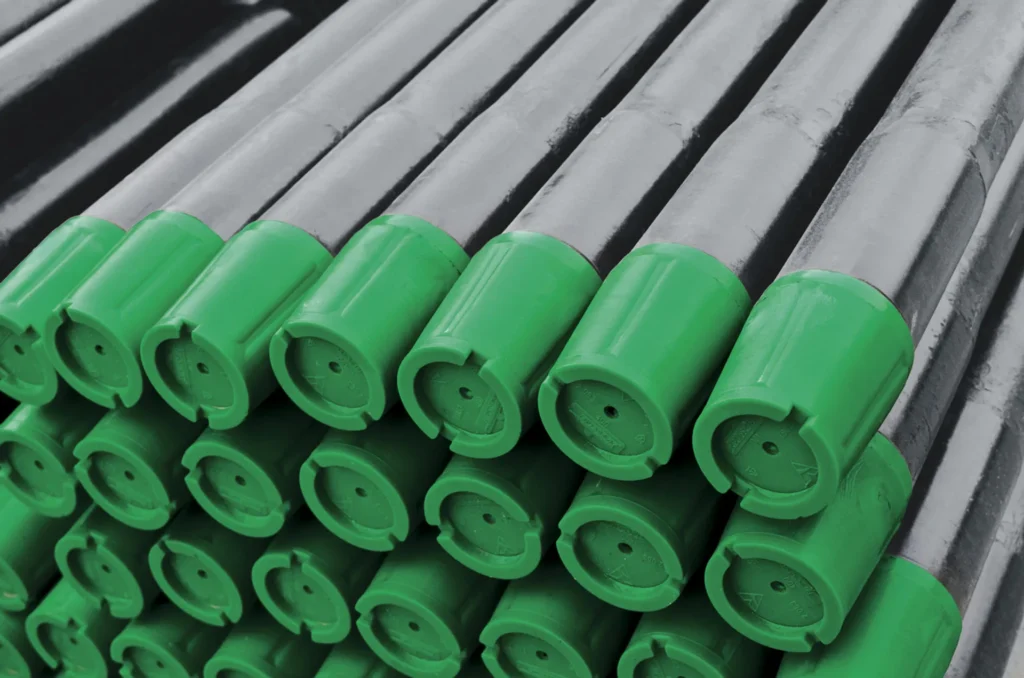

Drill Rod
2.06 in FST #400 10 ft (3.1 m)
Descripción:
Drill Rod
1.9 in FST #250 10 ft (3.1 m)
Descripción:
La varilla de perforación Serie Plata es una opción económica, compuesta de acero forjado de una sola pieza, grado S135, y se rosca en las mismas instalaciones de vanguardia de EE. UU. que la varilla de perforación Firestick. Está diseñada para aplicaciones de dirección moderadas.
Silver Series Drill Rod
2.375 in FST #600 10 ft (3.1 m)

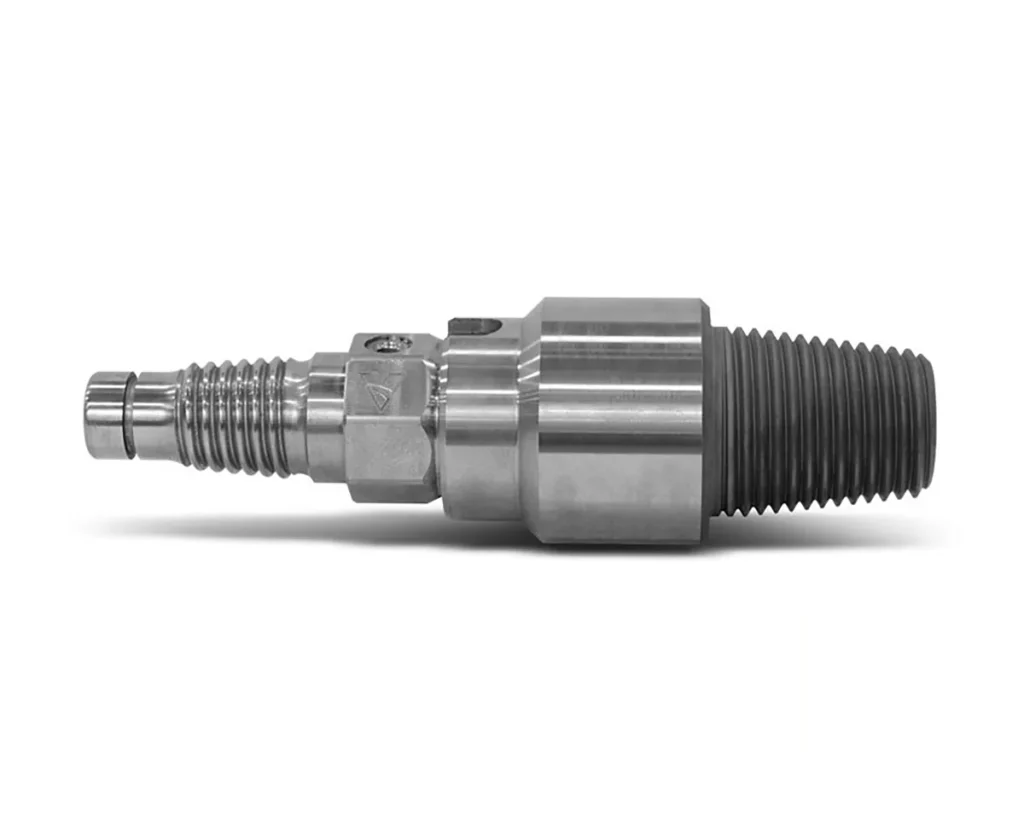

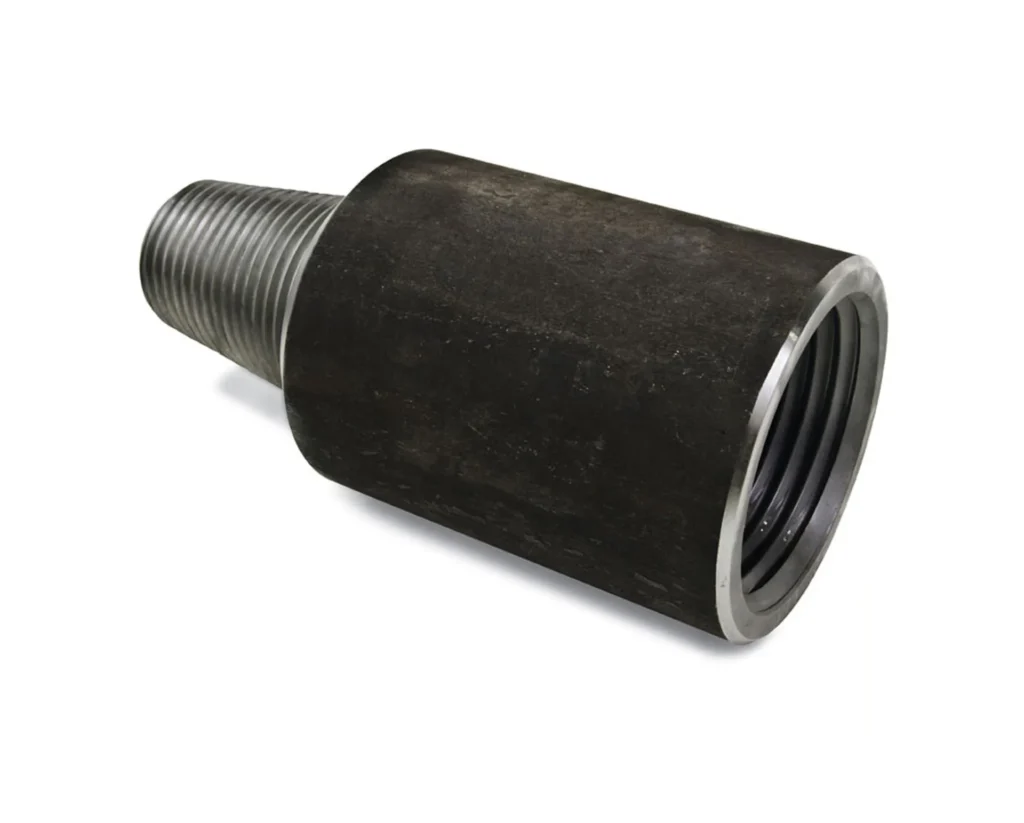

Adapters
adaptadores - conectores

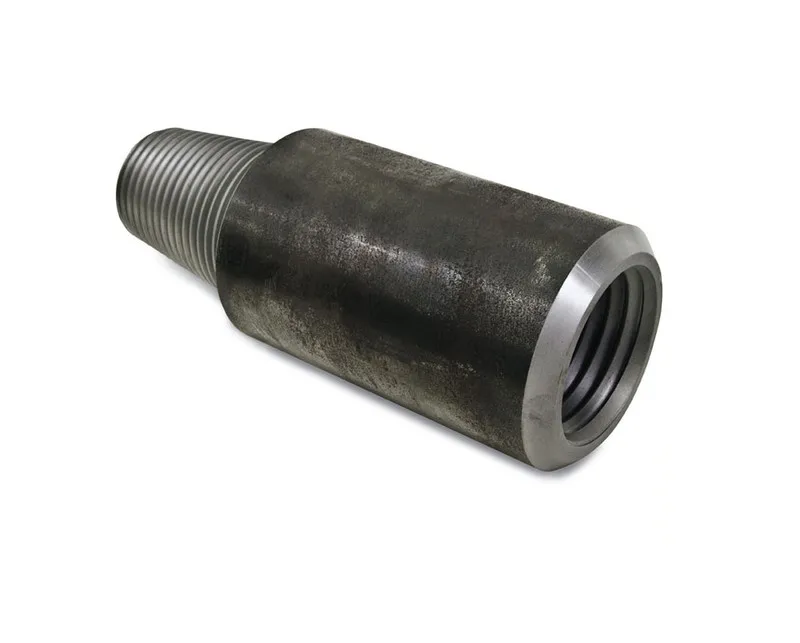

Adapter 2.875-in Firestick 900 Box
x 3.5-in API Reg Pin 296344461
Adapter QuickFire® 460 Pin
x 2.875-in Firestick 900 Pin
Adapter 3.5-in Firestick 1000 Box
x 3.5-in API Reg Pin
Adapter 3.5-in Firestick 1000 Box
x 4.5-in API IF Pin
Adapter 3.5-in Firestick 1000 Box
x 2.875-in API Reg Pin
Rock System
Herramientas para roca

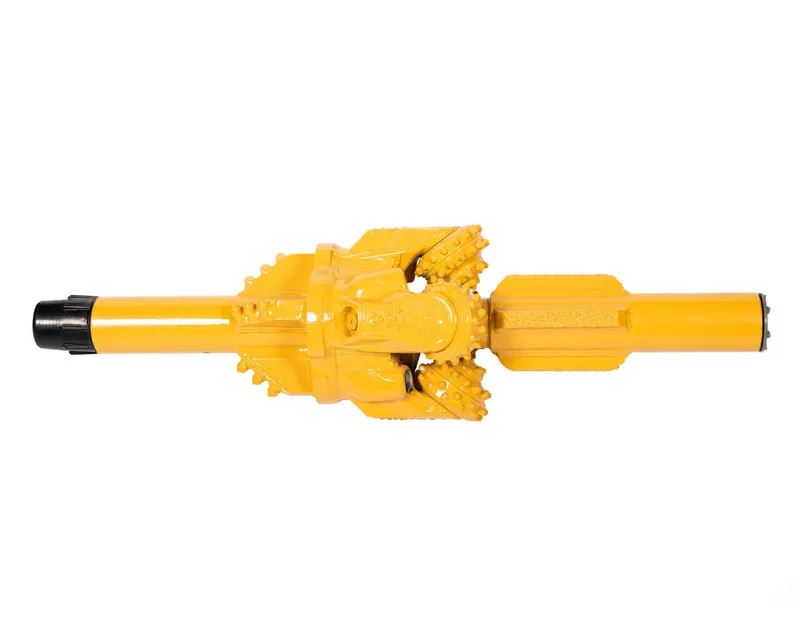

12-in (30-cm) Roller Cone Hole Opener IADC 617
9-in (22.9-cm) Stabilizer
Descripción:
- Los abridores de agujeros Vermeer incorporan cortadores nuevos y diseñados específicamente para esta aplicación. No encontrará brocas partidas (es decir, cortadores sobrantes o reconstruidos obtenidos de brocas piloto tricónicas) en la línea de abridores de agujeros de cono de rodillos Vermeer.
- Un proceso especial de fabricación, mecanizado después de la soldadura, facilita un corte de calibre adecuado. El acoplamiento de dos superficies mecanizadas (cortador y cuerpo) favorece la concentricidad de la herramienta, lo que permite una carga uniforme en los cortadores, lo que permite un desgaste uniforme a lo largo de su vida útil.
- Los cortadores incorporan sellos con cara metálica en lugar de las tradicionales juntas tóricas de goma. Al igual que los que se utilizan en los rodillos inferiores de las cadenas de las topadoras, los sellos con cara metálica ayudan a maximizar la vida útil en condiciones arenosas.
- El diseño de Vermeer maximiza el tamaño del cono, lo que ayuda a aumentar el peso máximo de la broca y la velocidad de penetración para una penetración óptima.
- Cono de 8,5 pulgadas (21,6 cm) x 4
- 2,875 pulgadas API Reg B x P
10-in (25-cm) Replaceable Wing PDC Hole Opener
Descripción:
- La línea de abridores de pozos de PDC (compacto de diamante policristalino) diseñada y fabricada por Vermeer brinda rendimiento y confiabilidad a las perforaciones en rocas consolidadas.
- A partir de un cuerpo de caja API estándar de 2 7/8" x 2 875" (2,875"), los contratistas pueden intercambiar conjuntos de alas para diámetros de corte de 20 cm (8"), 25 cm (10") y 30 cm (12"). Gracias a la posibilidad de cambiar de tamaño, los usuarios pueden maximizar su inversión en el cuerpo único. Y en caso de daño en las alas, se puede adquirir e instalar una sola ala de repuesto en campo, en lugar de tener la herramienta fuera de servicio durante un período prolongado de reparación.
- Vermeer ha adquirido insertos PDC de primera calidad. En una prueba independiente, estos insertos mostraron mejores características de desgaste que los insertos que se encuentran comúnmente en las brocas piloto de PDC.
- Los botones de carburo abarcan el perfil de la fresa para ayudar a la estabilización y prolongar la vida útil.
- El eje endurecido ayuda a reducir el desgaste tipo reloj de arena común en aplicaciones de rocas.
- Diseñado con 25 boquillas de fluido roscadas con 10 tapones opcionales para una gestión personalizable del fluido de perforación.
- Soldado en cortadores rotativos de retroceso.
- Paso de inserto PDC basado en investigaciones de la industria para lograr una tasa de equilibrio optimizada de penetración y resistencia al impacto.
Reamers
Ampliadores

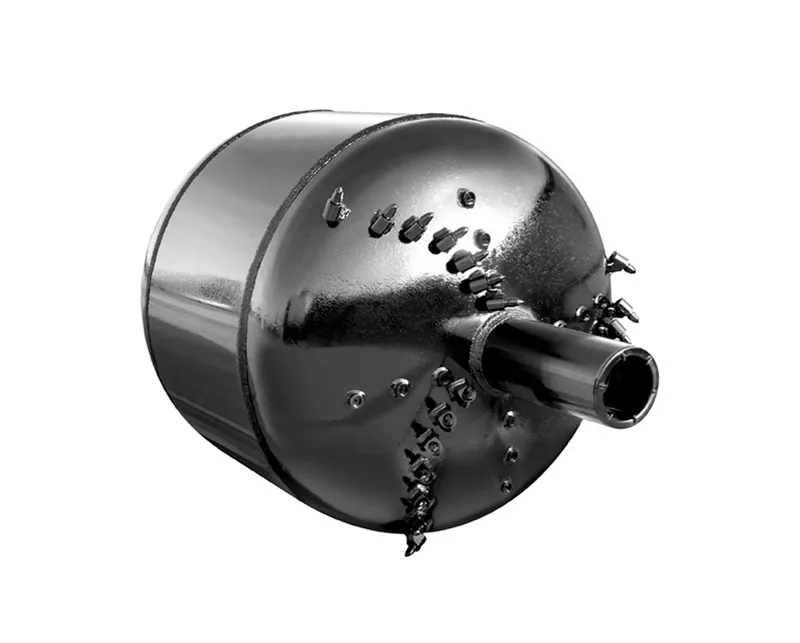

8-in Barrel Reamer 3.5-in API Reg Box x Pin
Descripción:
El escariador de barril Vermeer de 48 pulgadas (121,9 cm) brinda un rendimiento de HDD estable y constante en condiciones de suelo blando y arenoso.
- Caja x pasador de registro API de 3,5 pulgadas (8,9 cm).
- La estabilización constante del pozo lo ayuda a conquistar cualquier desafío de perforación direccional horizontal.
- Las boquillas de fluido delanteras y traseras aumentan el desplazamiento de escombros.
- Las cavidades Kennametal C20 y los dientes rotativos C21HD reemplazables brindan un rendimiento de corte duradero.
- El exclusivo sistema de deflectores internos limita la cantidad de fluido de perforación necesario, lo que disminuye el peso total de la herramienta para una operación de perforación direccional más fácil y ágil.
- Solución ideal de herramientas HDD para suelo franco arenoso, suelo blando y suelo medio.
4.5-in Fluted Reamer - Rotary Teeth 2.125-in Hex Pin x Eye
Descripción:
El escariador estriado de 4,5″ (11,4 cm) de Vermeer es resistente, confiable y está listo para realizar su trabajo de perforación direccional horizontal por usted. Los dientes giratorios crean una acción de corte agresiva. Pasador hexagonal de 2,125 pulgadas (5,4 cm) x ojo. Diseño robusto de eje pasante y acero de aleación fundida tratado térmicamente para mayor durabilidad. Aplicado robóticamente, el revestimiento duro de grano de malla de carburo agrega longevidad. Herramientas de disco duro ideales para condiciones de suelo accidentadas que van desde la sartén dura y la roca blanda hasta el adoquín.

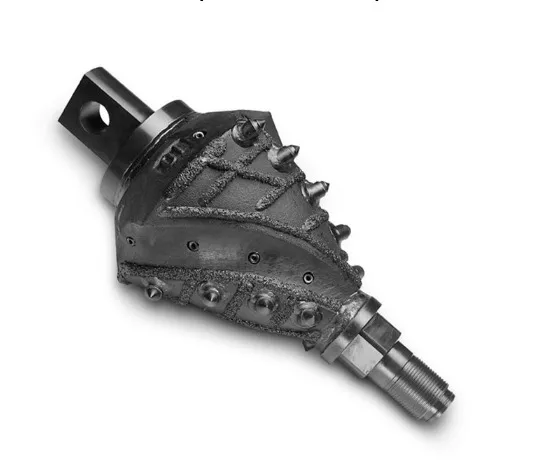

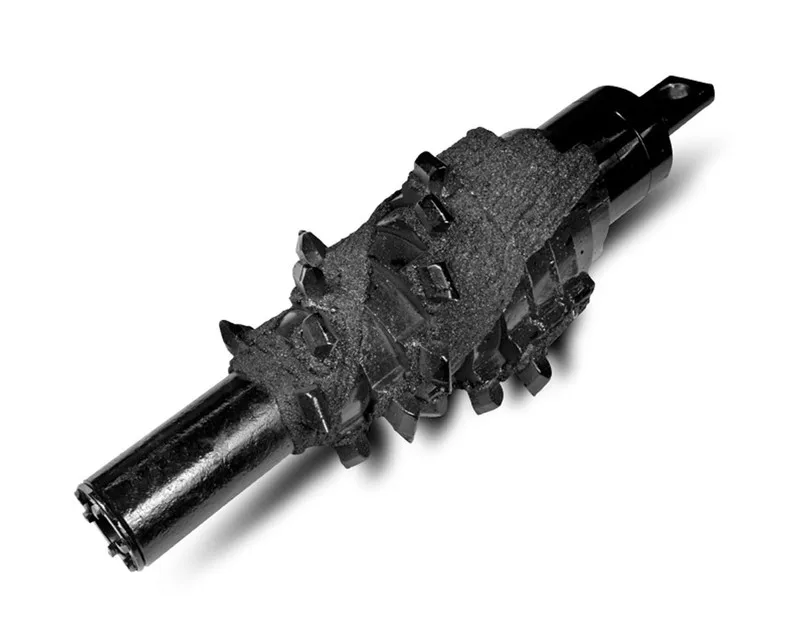

24-in T-REX Reamer 2.875-in API Reg Box x Pin
Descripción:
El escariador T-REX de 24″ (61 cm) de Vermeer elimina las condiciones difíciles en su trabajo de perforación direccional horizontal. 2,875 pulgadas (7,3 cm) API reg box x pin. Construcción robusta con acero de alta aleación endurecido por trabajo. Diseño único, empinado y cónico en la parte trasera para facilitar el retroceso cuando sea necesario. También están disponibles diseños opcionales de eje giratorio o pasante. Las áreas de alto desgaste están hechas para durar con un revestimiento duro de grano de malla de carburo resistente. Equipado con herramientas de dientes de tiburón de gran tamaño para una acción de corte agresiva pero suave. Herramientas HDD ideales para adoquines, trozos de roca y roca blanda.
Pullers
haladores

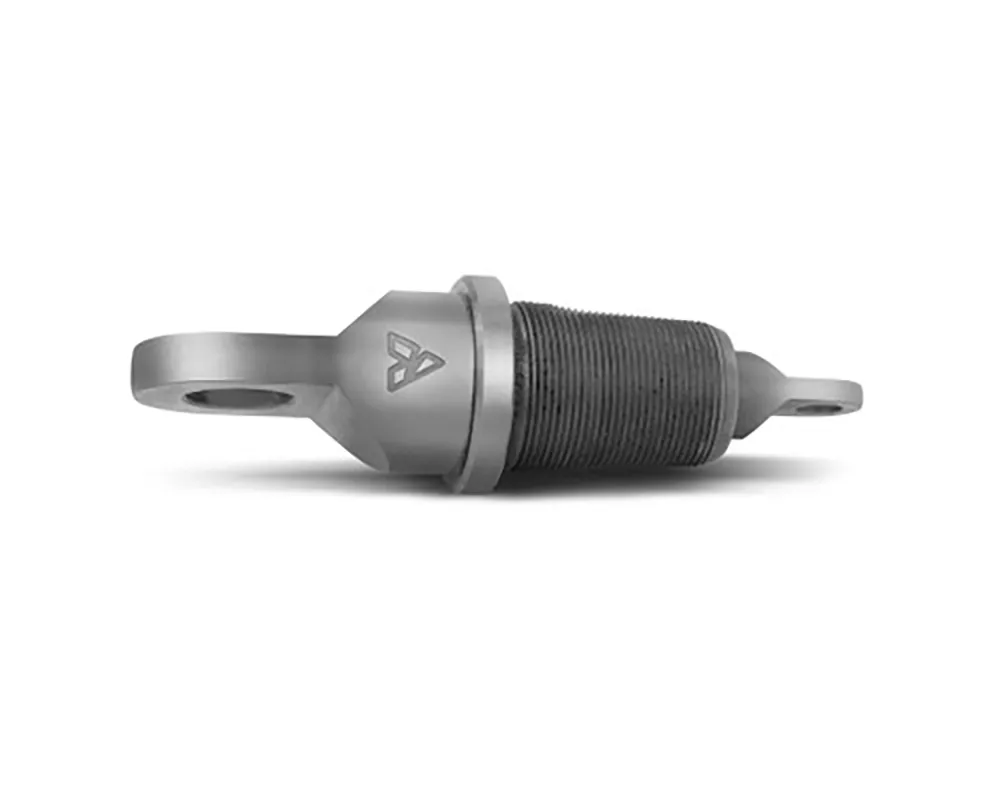

Duct Puller .5 in to 1 in
Descripción:
Sin duda, podrá realizar su trabajo con nuestro extractor de conductos, que ofrece el mayor enganche de rosca de la industria. Además, es duradero gracias a su construcción de acero de alta aleación con tratamiento térmico.

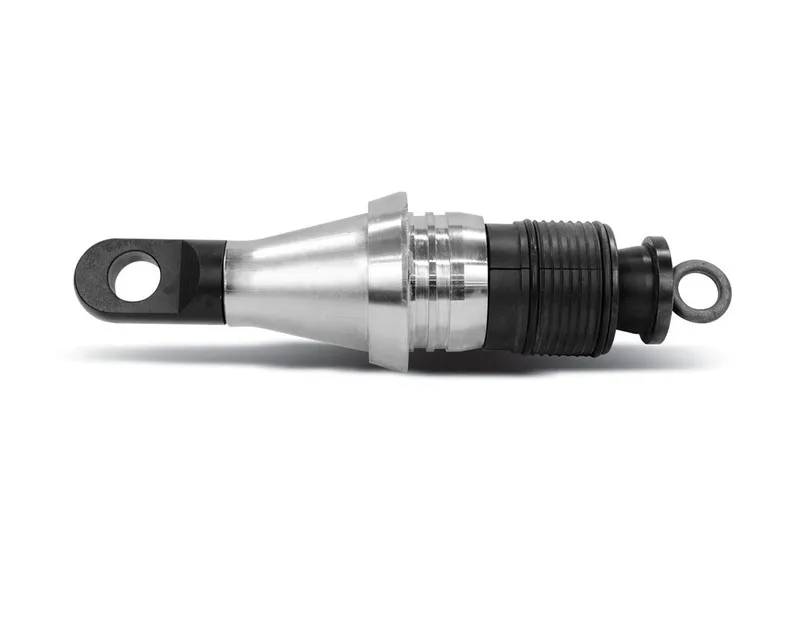

Expanding Taper Puller 1.25 in
Descripción:
A medida que el borde delantero del producto de instalación avanza, se protege con una funda protectora que reduce la posibilidad de contaminación y ayuda a prevenir la liberación accidental del extractor. Un diseño avanzado de bloqueo cónico ayuda a prevenir el desenroscado accidental del extractor durante la instalación o extracción de la tubería.

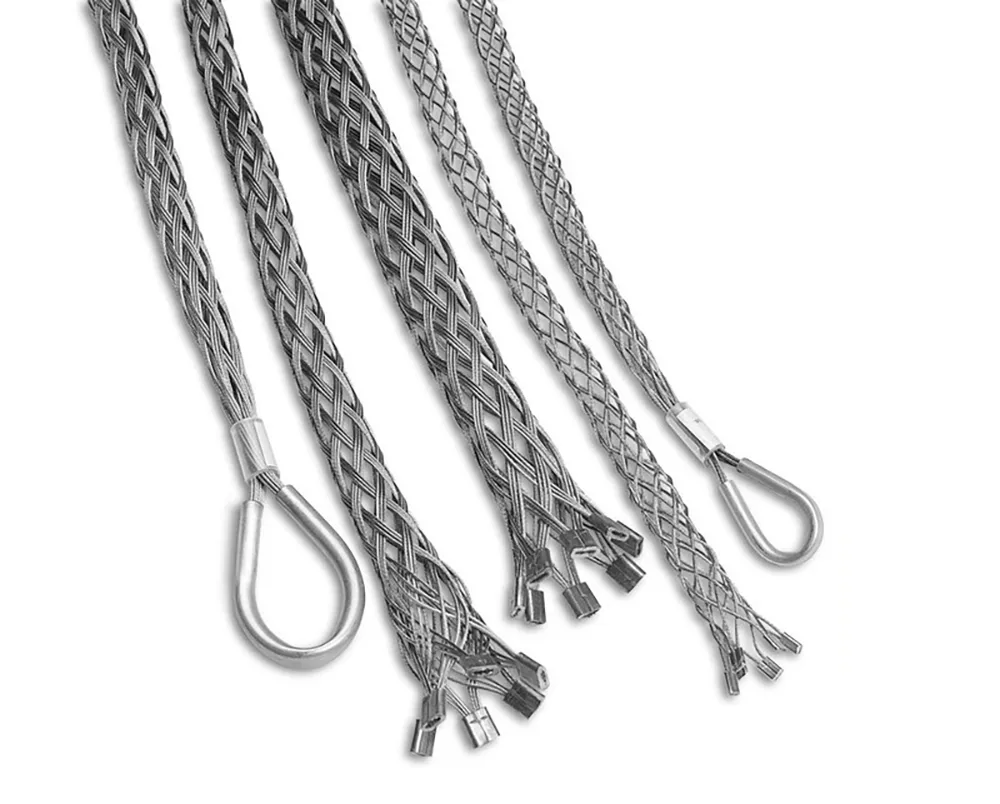

Agarre de tracción de 0,75 pulg. a 1,25 pulg. - 1000 lb.
Descripción:
Satisfacemos sus necesidades en todo momento. Disponible en malla de alambre galvanizado doble y triple.
Drill rod
Barras

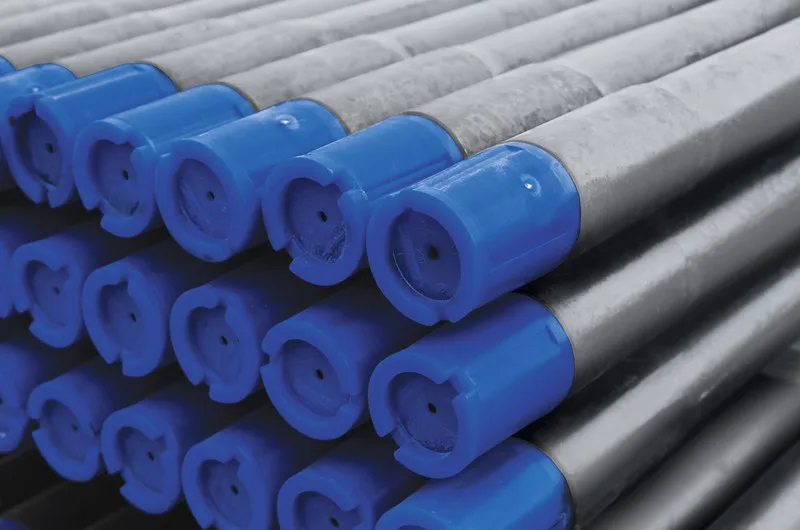

Silver Series Drill Rod
1.66 in FST #200 6 ft (1.8 m)
Descripción:
La varilla de perforación Serie Plata es una opción económica, compuesta de acero forjado de una sola pieza, grado S135, y se rosca en las mismas instalaciones de vanguardia de EE. UU. que la varilla de perforación Firestick. Está diseñada para aplicaciones de dirección moderadas.
Silver Series Drill Rod
2.06 in FST #400 10 ft (3.1 m)
Descripción:
La varilla de perforación Serie Plata es una opción económica, compuesta de acero forjado de una sola pieza, grado S135, y se rosca en las mismas instalaciones de vanguardia de EE. UU. que la varilla de perforación Firestick. Está diseñada para aplicaciones de dirección moderadas.
Silver Series Drill Rod
1.9 in FST #250 10 ft (3.1 m)
Descripción:
La varilla de perforación Serie Plata es una opción económica, compuesta de acero forjado de una sola pieza, grado S135, y se rosca en las mismas instalaciones de vanguardia de EE. UU. que la varilla de perforación Firestick. Está diseñada para aplicaciones de dirección moderadas.

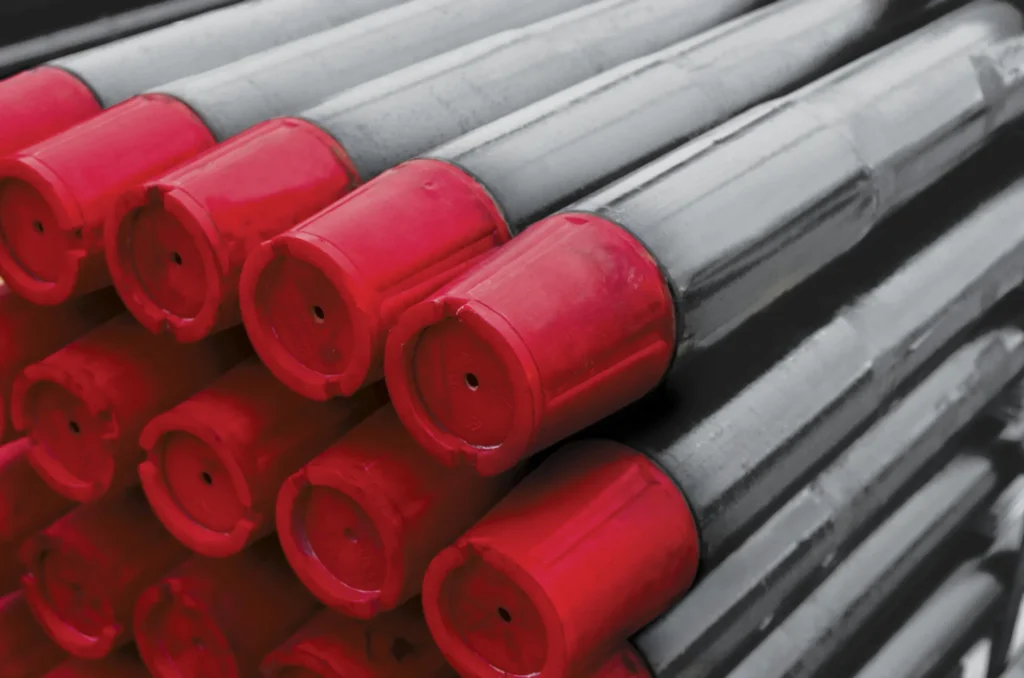

Silver Series Drill Rod
2.375 in FST #600 10 ft (3.1 m)
Breakout tongs
Rompetorques
Duct Puller
.5 in to 1 in
Características
- El ajuste con un solo perno permite la operación por una sola persona con un posicionamiento y trinquete más fáciles para volver a morder.
- Apriete con una llave de media luna, de tubo o de tubo estándar.
- Perfil estrecho para facilitar la operación en espacios pequeños.
- Estuche de almacenamiento de plástico resistente estándar con ranuras individuales para componentes.
- Incluye llave cortada con láser.
Solicitud
- Apriete y desatornille las herramientas de perforación direccional horizontal de conexión directa
- Se utiliza con frecuencia en el lado de salida para extraer el cabezal de perforación y conectar el escariador.
- También conocidas como “llaves” o “tenazas”.
Compatibilidad
- Las inserciones de agarre varían de 1,88” a 3,75” (4,8 cm a 9,5 cm)
- Diseñado para su uso en plataformas D40x55 S3 y inferiores.
- Hasta 2.875 herramientas de registro API.
En comparación con el sistema Vermeer de 7,5 000 ft-lb (10,2 Nm):
- Mayor capacidad de par.
- Rango de agarre máximo más amplio (3,75” [9,5 cm] frente a 3,13” [8 cm]).
- Cantidad reducida de puntos de ajuste roscados.
Frente a la competencia:
- Mayor capacidad de par.
- Cantidad reducida de puntos de ajuste roscados.

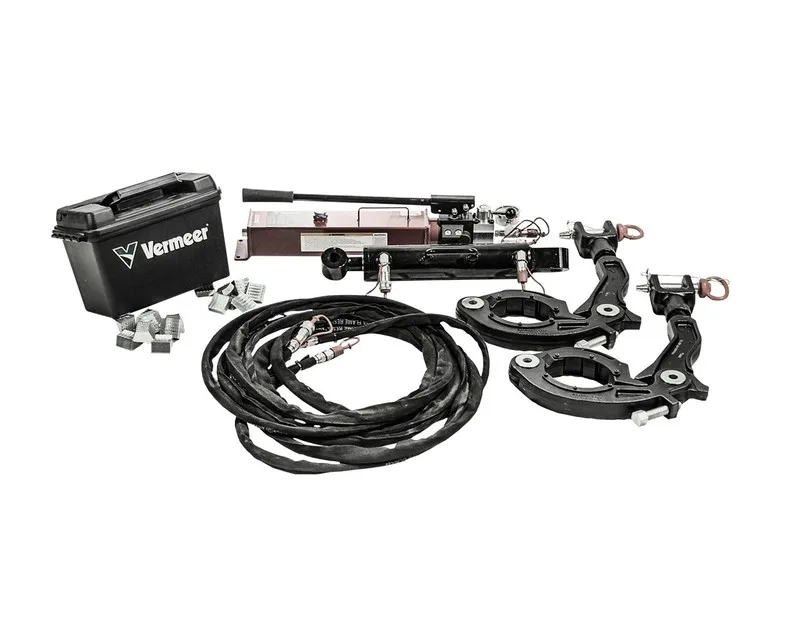

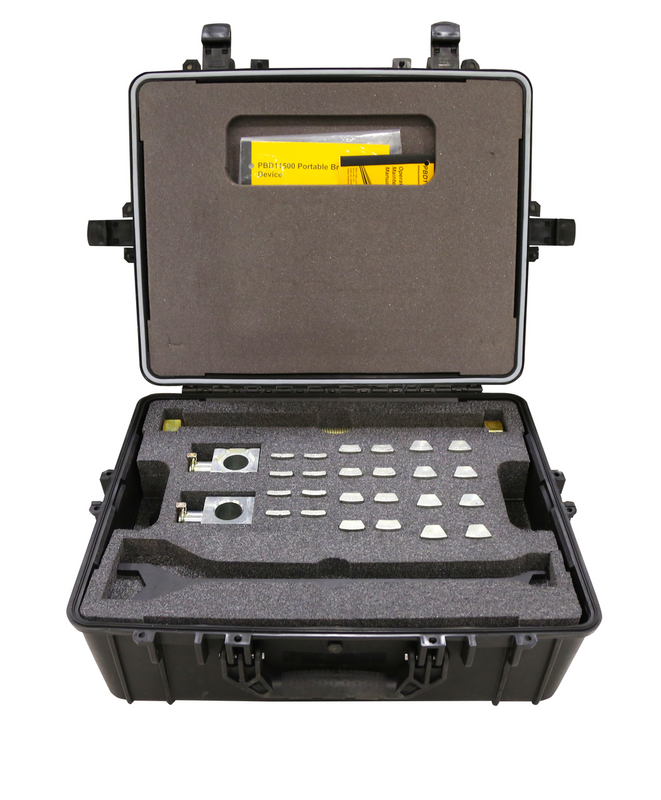

Portable Breakout System
21,500 ft-lb Manual Pump
Solicitud
- Apriete y desbloquee las herramientas de perforación direccional horizontal de conexión directa.
- Se utiliza con frecuencia en el lado de salida para extraer el cabezal de perforación y conectar el escariador.
- También conocidas como “llaves” o “tenazas”.
Compatibilidad
- Las inserciones de agarre facilitan un rango de agarre de 3,25 pulgadas a 5,75 pulgadas (8,3 cm a 14,6 cm).
- Un juego de matrices adicional, que facilita el troquelado de 2,5 a 3,75 pulgadas (6,3 a 9,5 cm), está disponible para pedir por separado (PN 296522914).
- Diseñado para su uso en taladros direccionales horizontales Navigator® D40x55 S3 – D100x140 S3.
- Rosca de varilla de perforación Firestick® de 2,875 pulg. n.° 750 a 3,5 pulg. n.° 1000; 2,375 pulg. - 4,5 API.
- Cabezales de perforación de roca, martillos neumáticos y motores de lodo.
Componentes
Llaves inglesas
- Operacionalmente y cosméticamente similar al popular conjunto PBD11500.
- Aleación forjada para mayor resistencia y durabilidad.
- 45 lb (20,4 kg) por llave para facilitar su manejo.
- Dos juegos de matrices para seleccionar posiciones de rango de agarre alto o bajo.
Cilindro
- Cilindro hidráulico especificado por el OEM incluido
- 40 libras (18,1 kg)
Unidad de potencia
- Bomba manual especificada por el fabricante original
Herramientas y accesorios
- Llave Allen incluida para cambio de matriz.
- Estuche de almacenamiento de plástico duro incluido para unidad de potencia hidráulica, matrices, baterías y llaves.
- Caja de madera incluida para caja de unidad hidráulica, llaves, cilindro y mangueras.
- Accesorios para rompedores de brocas tricónicos y PDC disponibles.

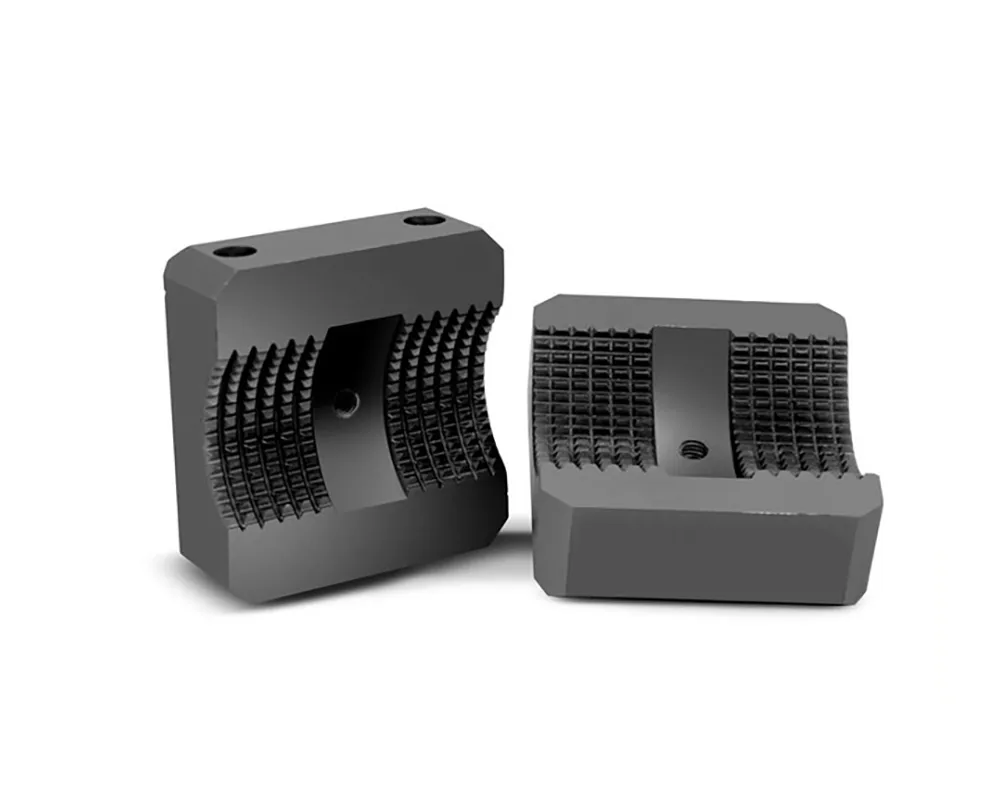

Vise - Jaw
Mordazas

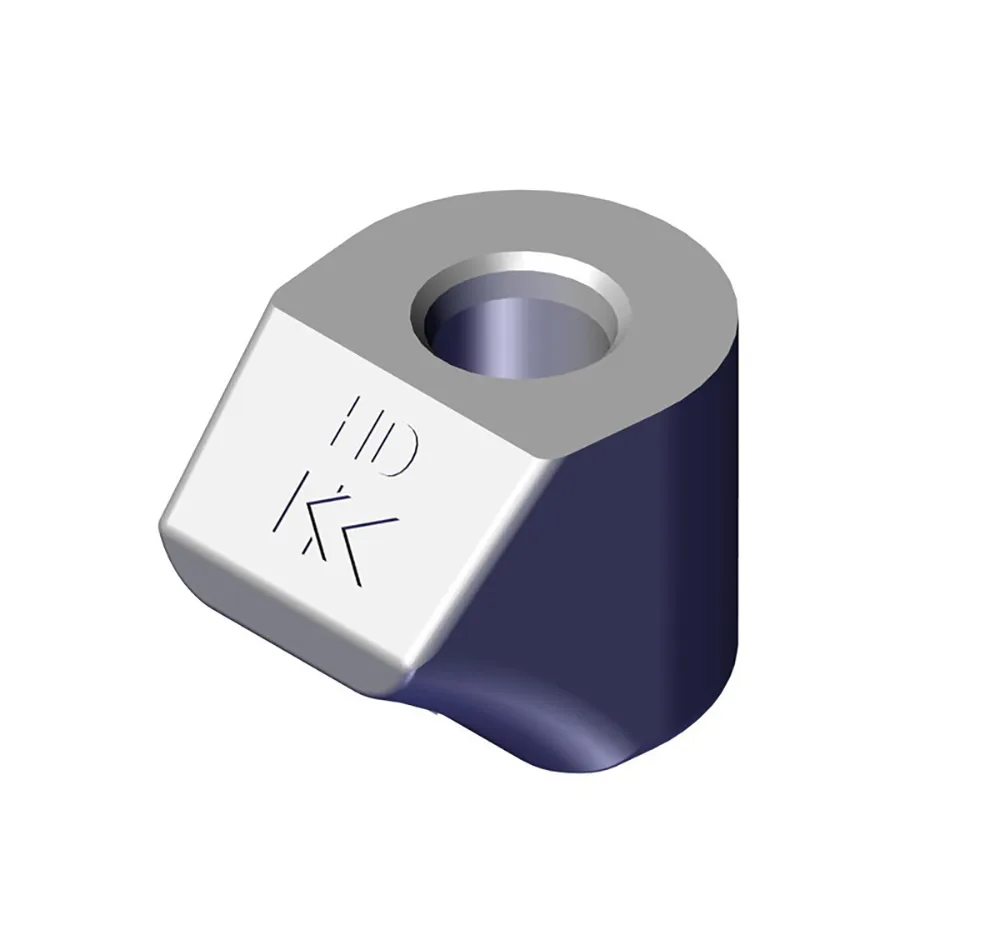

Rotary Teeth Pocket - C20HD
Los dientes escariadores HDD con punta de carburo de Vermeer ofrecen un rendimiento de corte duradero y una acción de corte agresiva.
Dientes rotativos - Estándar
Los dientes escariadores HDD con punta de carburo de Vermeer ofrecen un rendimiento de corte duradero y una acción de corte agresiva.
Limpiador de varilla estándar
de 1,66 pulgadas (4,2 cm)
Mantenga sus barras de perforación limpias con los limpiadores de barras Vermeer, diseñados según las exigentes especificaciones de HDD Vermeer.

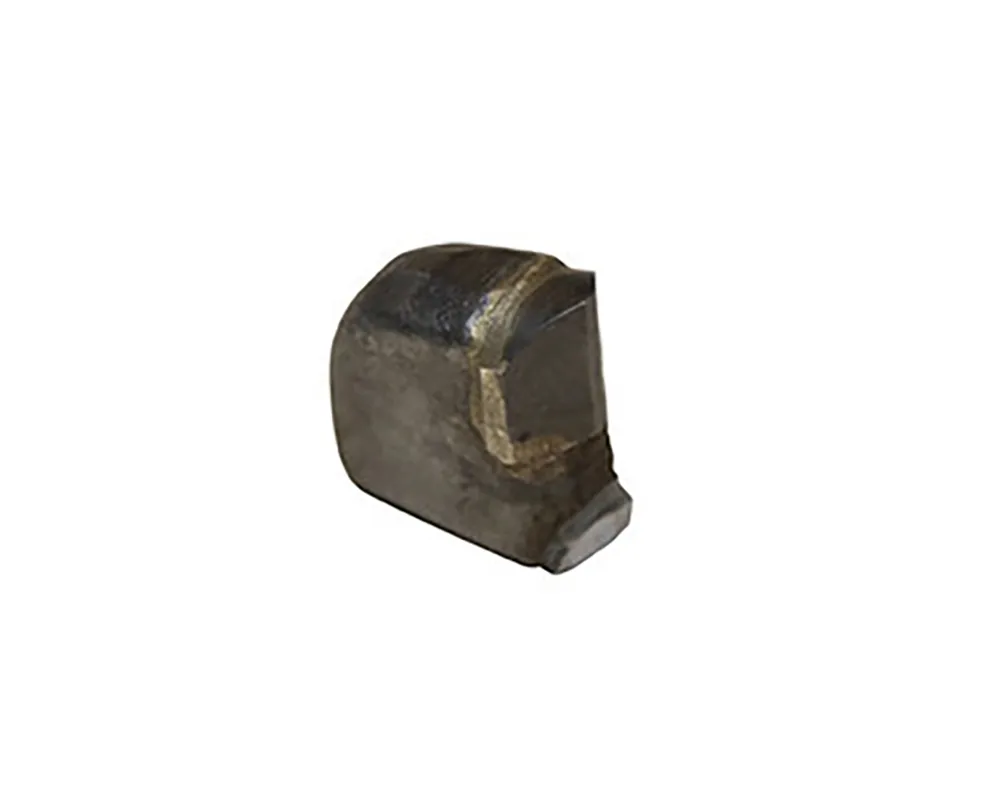

Dientes de tiburón
1,75" de alta resistencia
Los dientes escariadores HDD con punta de carburo de Vermeer ofrecen un rendimiento de corte duradero y una acción de corte agresiva.

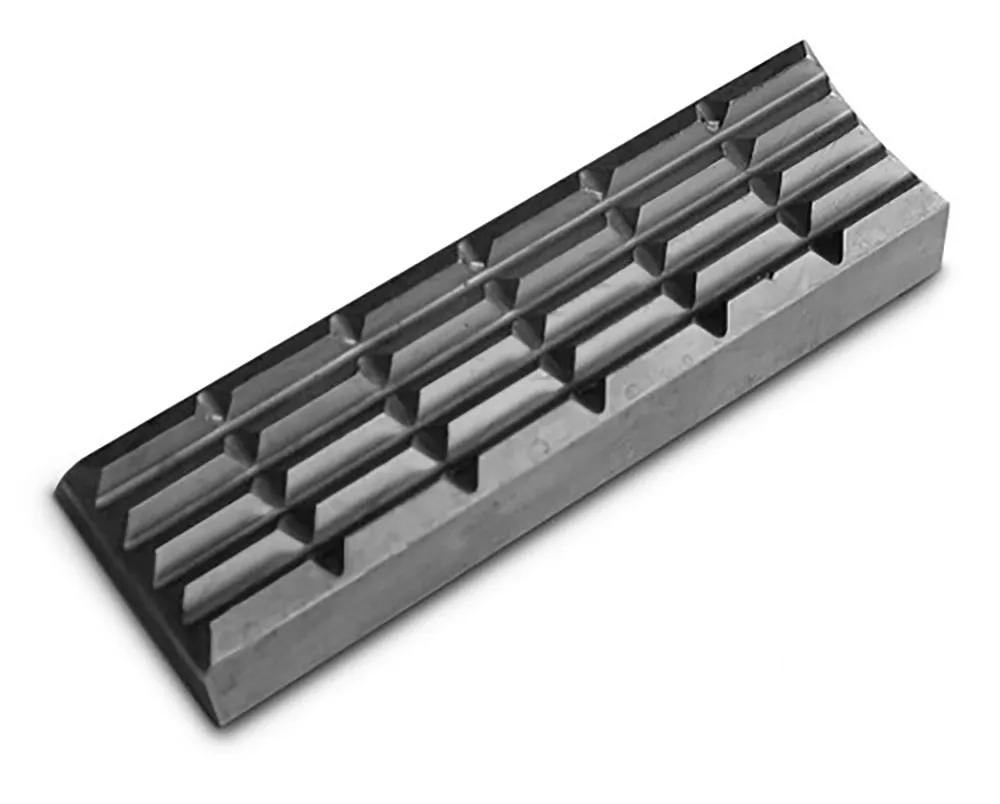

Vise Insert - Standard
Pattern 2.875 in
El inserto de tornillo de banco Vermeer de 7,3 cm (2,875 pulgadas) con patrón estándar cuenta con matrices y mordazas Vermeer reemplazables.
- Fabricado en acero endurecido con tratamiento térmico.
- Diseñado según las exigentes especificaciones de las perforadoras direccionales horizontales Vermeer y la barra de perforación Firestick®.
Vise Jaw 2.375
in FS #600
Las matrices de prensa reemplazables Vermeer están hechas de acero endurecido y tratado térmicamente y están diseñadas según las especificaciones exigentes de los taladros direccionales horizontales Vermeer y la barra de perforación Firestick.

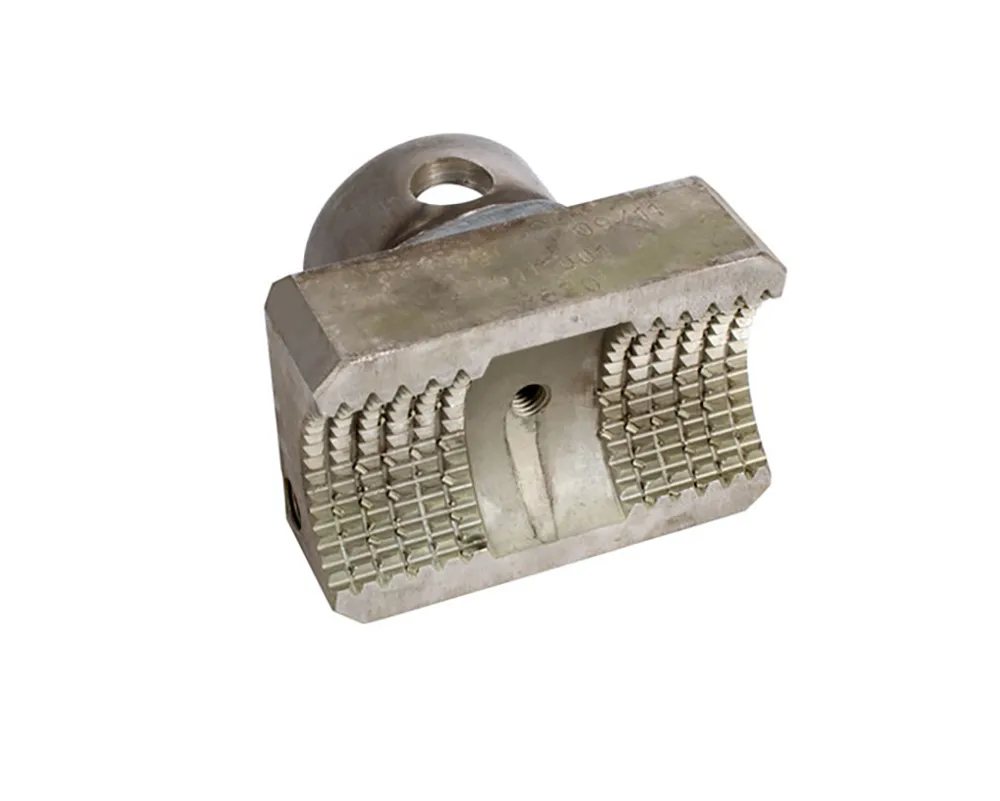

Vise Jaw
Cylinder Side 1.90 in
La mordaza lateral cilíndrica Vermeer de 4,8 cm (1,90 pulg.) es reemplazable.
- Fabricado en acero endurecido con tratamiento térmico.
- Diseñada según las exigentes especificaciones de las perforadoras direccionales horizontales Vermeer y la barra de perforación Firestick®.
Vise Jaw 3.5 in
Las matrices de prensa reemplazables Vermeer están hechas de acero endurecido y tratado térmicamente y están diseñadas según las especificaciones exigentes de los taladros direccionales horizontales Vermeer y la barra de perforación Firestick.
